在工業生產中，電機就像設備的“心臟”，一旦出現問題，往往牽一發而動全身。如何快速、準確地找到病根，是設備管理者最關心的問題。今天，我們通過一個真實的維修案例，帶大家了解如何利用振動頻譜分析技術，精準診斷電機內部故障，避免非計劃停機。

設備背景

某大型工廠氬回收裝置的核心壓縮機，配套一臺高壓異步電機。該電機功率660kW，電壓等級10kV，額定轉速接近3000r/min，采用潤滑脂潤滑，防護等級較高，適用于工業現場復雜環境。

該機組為新安裝設備，但在首次運行測試時，卻出現了令人不安的狀況。

異?，F(xiàn)象：新電機為何“聲音不對”？

1.  異響明顯：電機運行過程中，發出間歇性的大分貝異常噪音，時有時無。

2.  振動超標：對電機各測點進行振動檢測，絕大多數點位的數據評級都處于C級或D級（即“不合格”或“危險”狀態）。

3.  機械損傷：巡檢還發現，電機非驅動端的風扇罩殼固定螺栓發生斷裂。

新設備出現如此嚴重的問題，顯然不能貿然投入長期運行。為了探明真相，工程師引入了精密振動分析儀。

診斷過程：頻譜中的“蛛絲馬跡”

通過對采集到的振動信號進行頻譜分析（如圖2），工程師發現了關鍵線索：

   能量集中：頻譜波形以工頻及其諧波成分為主。

   典型特征：在工頻周圍，出現了明顯的低頻邊頻帶。

   動態關聯：現場人員注意到，每當異常噪聲出現時，頻譜上的邊頻帶就會變寬、更雜亂。

診斷結論：

結合振動總值超標、工頻諧波豐富以及特有的邊頻調制現象，工程師初步判定：電機轉子存在籠條松動或斷條故障。

并建議：立即將電機返廠拆解檢修，重點檢查轉子導條及端環的焊接或鑄造情況，并校準裝配間隙；同時修復損壞的螺栓。

維修驗證：數據證明一切

2021年10月，電機返廠完成大修后重新安裝。再次啟動測試，結果令人欣慰：

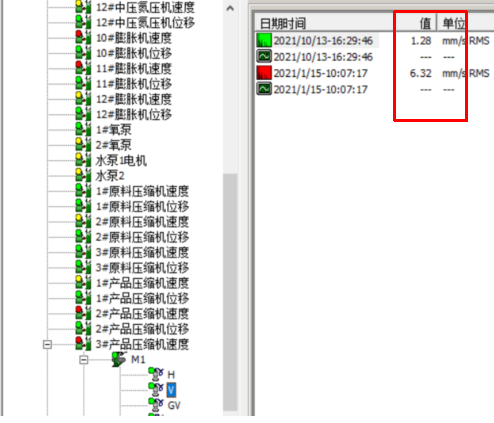

   振動數據對比：電機軸承座的振動速度有效值（RMS）從維修前的 6.32mm/s 大幅下降至 1.28mm/s 左右。（如下圖趨勢圖所示）

   運行狀態：異響消失，設備運行平穩，各測點數據均達到優良（A級）水平。

案例啟示：狀態監測的價值

一個小小的轉子故障，如果不及時發現，輕則導致電機效率下降、停機檢修；重則可能引發轉子掃膛、繞組燒毀，造成數倍的經濟損失。

通過本次案例可以看出：

1.  聽音+數據結合：人工巡檢時的異響是重要線索，但只有通過精密的數據分析才能準確定位病因。

2.  頻譜分析是核心工具：轉子斷條等電氣類故障，在振動頻譜上具有極強的辨識度，是預知性維護的關鍵手段。

3.  防患于未然：在設備投運初期進行振動“體檢”，可以提前發現制造或安裝隱患，避免帶病運行。

如果您也遇到設備振動超標或運行異響的困擾，歡迎聯系我們江蘇振迪檢測，獲取專業的診斷建議。
