一、案例背景

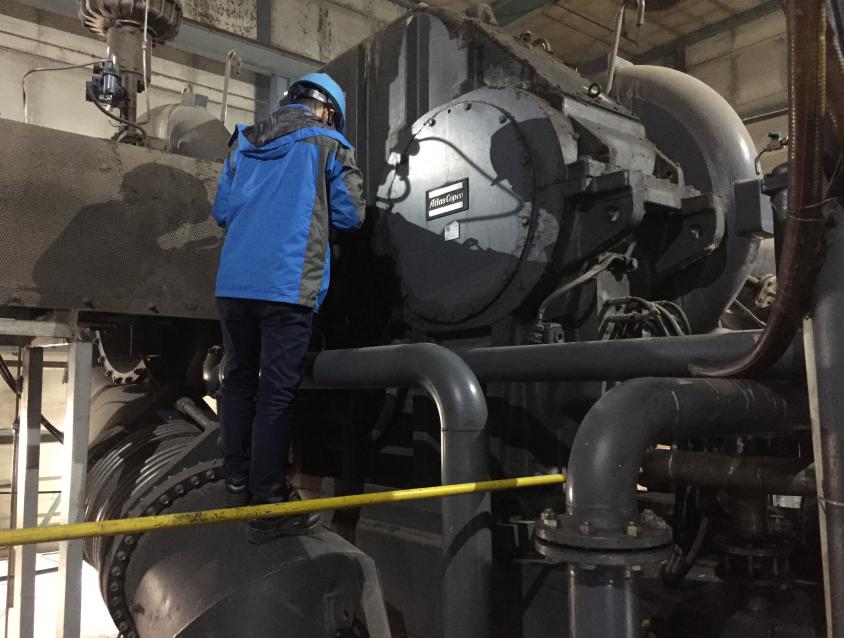

某水泥生產企業的一條關鍵熟料生產線，配備有一臺2高溫風機，長期連續運行。為防止突發性設備故障導致停產，委托江蘇振迪檢測科技有限公司對該風機進行振動分析檢測，評估當前運行狀態，識別潛在故障隱患。

 二、檢測結果摘要

根據振動數據分析，該風機的維修優先級評定為2級，即存在明顯故障，但不需立即停機，建議在最近一次計劃停機時進行檢修。

 主要發現的問題：

1. 聯軸器存在動態不對中

2. 風機基礎結構剛性不足

3. 存在松動信號

4. 電機軸瓦配合間隙偏大

 三、振動數據與故障分析

 1. 聯軸器動態不對中

 電機與風機頻譜中均出現明顯的一倍頻成分（13.27Hz）

 聯軸器兩側軸承：

   軸向振動相位差約180°

   垂直方向相位差約120°

 診斷結論：典型動態不對中特征，需重新對中并考慮熱態補償。

 2. 松動信號

 頻譜中一倍頻諧波豐富

 在6倍頻附近出現0.44Hz的邊帶，且幅值較大

 診斷結論：存在松動，可能來源于：

   地腳螺栓松動或軟腳

   軸承配合間隙超標

 3. 基礎剛性不足

 風機靠聯軸器側軸承軸向振動幅值達7.81 mm/s RMS

 其他測點軸向振動均小于3.3 mm/s RMS

 診斷結論：風機基礎在軸向方向剛性不足，需結構優化。

 4. 電機軸瓦配合間隙偏大

 電機頻譜中存在明顯的一倍頻諧波

 診斷結論：軸瓦配合間隙超標，需檢查并調整。

 四、提出建議改善方案

1. 緊固與間隙檢查

   檢查風機基礎地腳螺栓、軸承座連接螺栓；核實軸承配合間隙及聯軸器軸向動態間隙。

2. 重新對中

   再次進行聯軸器對中，確保：

    角度偏差 ≤ 0.05 mm / 100 mm

    平行偏差 ≤ 0.05 mm

   同時考慮設備熱態運行時的動態對中數據。

3. 基礎結構優化

   對風機基礎進行剛性評估，必要時重新澆筑或加固基礎結構。

五、總結

通過本次振動分析，成功識別出高溫風機存在的多項潛在故障，包括不對中、松動、基礎剛性不足及軸瓦間隙問題。這些故障若不處理，可能發展為嚴重停機事件。建議用戶結合生產計劃，在下次停機窗口內落實整改措施，確保設備長期安全穩定運行。
