近年來，隨著綠色航運的發展，旋筒風帆逐漸成為船舶節能改造的重要裝備。相比傳統螺旋槳推進系統，旋筒風帆依靠旋轉產生馬格努斯效應獲得輔助推力，其工作原理決定了設備必須長期保持穩定、連續運行。然而，在實際制造和調試過程中，不少企業都會遇到這樣一個問題：明明已經完成現場動平衡，振動值也明顯下降，但設備在某些轉速區間仍會出現周期性振動放大的現象。

很多人第一反應是認為動平衡沒有做好，繼續增加配重或者反復校正平衡。但大量現場經驗表明，這類問題往往并不是不平衡造成的，而是旋筒風帆特有的振動耦合現象，其中最典型的一種就是拍振（Beat）。

什么是拍振？為什么旋筒風帆更容易出現？

拍振本質上是一種頻率耦合現象。當兩個頻率十分接近的振動源同時存在時，它們之間會發生周期性的疊加與抵消，使振動幅值時大時小，形成一種明顯的波動現象。

對于普通電機或風機來說，設備通常只有一個主要激勵源，因此拍振出現的概率并不高。而旋筒風帆采用滾輪驅動方式，整個系統同時存在旋筒、電機、減速機、小滾輪等多個旋轉部件，每個部件都有自己的轉頻和諧波。當這些頻率逐漸接近時，就容易形成拍振。

以江蘇振迪檢測近期完成的一套旋筒風帆現場檢測為例，設備采用減速機與滾輪共同驅動旋筒運行，減速機傳動比約為11.58，小滾輪傳動比約為5.5。現場完成動平衡后，旋筒1倍頻振動已經得到明顯改善，但繼續分析不同轉速下的頻譜時發現，小滾輪倍頻與電機倍頻在部分工況逐漸接近，局部振動再次出現放大趨勢。這種振動并不是新的故障，而是典型的拍振特征。

為什么現場動平衡無法完全消除拍振？

很多企業容易把動平衡理解為"消除所有振動"。事實上，動平衡解決的是質量分布不均引起的離心力問題，而拍振屬于多個激勵源之間的耦合作用，兩者并不是同一種故障。

在本次項目中，工程師首先根據頻譜判斷旋筒存在明顯質量偏心，在風筒輕點位置累計增加約19kg配重后，130RPM工況下1倍頻振動由1.3mm/s RMS下降至0.09mm/s RMS，總振動由2.4mm/s RMS下降至0.9mm/s RMS。從動平衡角度來看，這已經是一次非常成功的校正。

但復測頻譜顯示，設備仍然存在電機1倍頻、小滾輪1倍頻及多階諧波。隨著轉速不斷提升，這些激勵頻率之間逐漸靠近，拍振現象開始顯現。因此，即使繼續增加配重，也無法消除這些頻率之間的相互作用，反而可能破壞已經建立的平衡狀態。

這也是為什么經驗豐富的振動工程師在完成動平衡之后，通常還會繼續進行頻譜分析，而不會僅憑總振動值判斷設備狀態。

高次諧波透露出的另一個信號

除了拍振之外，旋筒風帆還有一個容易被忽視的特征——高次諧波。

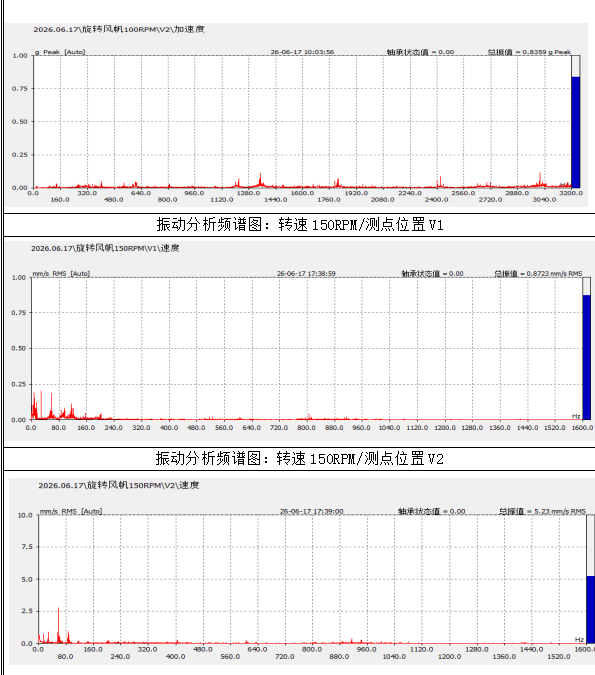

在本次檢測過程中，當設備運行至150RPM和170RPM附近時，風筒1倍頻附近逐漸出現多個高次諧波。這類頻譜特征通常意味著系統已經不僅僅存在質量偏心，還可能存在摩擦、接觸剛度變化或局部幾何誤差等非線性因素。

對于滾輪驅動結構而言，如果滾輪加工精度不足、安裝偏差較大，或者風筒外圓圓度存在誤差，在連續滾動接觸過程中都會產生周期性的沖擊載荷。這些沖擊不會表現為單一頻率，而是形成一系列高次諧波，因此頻譜會越來越復雜。

很多制造企業在設備出廠時只關注總振動值是否達標，而忽略了頻譜結構是否健康。事實上，高次諧波往往比總振動值更早反映潛在問題，也是預測性維護的重要依據。

為什么旋筒風帆更需要趨勢分析？

傳統設備的振動檢測更多關注某一次檢測結果，而旋筒風帆屬于長期連續運行設備，其運行狀態會隨著滾輪磨損、軸承間隙變化、結構剛度變化不斷發生改變。因此，一次檢測只能說明當前狀態，真正有價值的是建立長期趨勢。

江蘇振迪檢測建議，對于旋筒風帆，應建立完整的振動數據庫，至少包括不同轉速下的速度譜、加速度譜、位移譜以及主要特征頻率變化趨勢。通過持續跟蹤電機1倍頻、滾輪倍頻、旋筒1倍頻及高次諧波變化情況，可以提前發現滾輪磨損、軸承退化、結構松動等潛在問題，將故障消除在萌芽階段，而不是等到設備出現明顯異常后再進行維修。

振動分析的價值，不只是降低振動

近年來，越來越多旋筒風帆制造企業開始將振動分析納入產品交付流程，其目的已經不僅僅是降低振動值，更重要的是利用頻譜分析驗證設備制造質量和裝配質量。

一次完整的現場檢測，可以判斷旋筒是否存在質量偏心，可以識別驅動滾輪是否加工精度不足，可以發現電機安裝剛度是否合理，也能夠評估軸承運行狀態是否正常。這些信息遠比一個簡單的振動數值更有價值。

江蘇振迪檢測長期開展大型旋轉設備現場動平衡、振動檢測及故障診斷服務，在旋筒風帆、風機、冷卻塔、汽輪機、高速主軸等設備領域積累了豐富經驗。對于旋筒風帆而言，真正優秀的振動分析，不是把每一次振動都歸結為動平衡，而是通過數據找到振動背后的真正原因，為設備長期穩定運行提供可靠依據。
